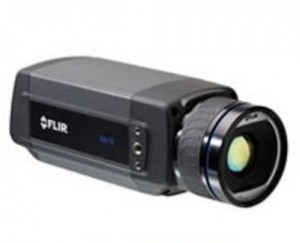

Flir A615在線式紅外熱像儀
產品概述
FLIR A615是一款經濟實用的在線式紅外熱像儀，專為工業自動化、過程監控和質量控制等應用場景設計。該設備采用非制冷氧化釩（VoX）紅外探測器，能夠生成640×480像素的高分辨率熱圖像，適合需要精細溫度分析和遠距離檢測的場景。其緊湊的外形設計和PC端控制功能使其易于集成到各類生產環境中。
核心功能特點
該設備支持GigEVision和GenICam協議，可與第三方機器視覺軟件（如National Instruments IMAQ Vision、Halcon等）實現即插即用。通過內置千兆以太網接口，能以50Hz傳輸16位全輻射紅外圖像，在窗口模式下可提升至100Hz（640×240像素）或200Hz（640×120像素），滿足高速工藝監測需求。熱靈敏度小于50mK，能清晰捕捉細微溫差。
溫度測量性能
FLIR A615提供寬泛的溫度測量范圍，支持-20°C至+150°C、0°C至+650°C以及+300°C至+2000°C三檔可選，測量精度為±2°C或讀數的±2%。設備具備自動環境補償功能，可基于輸入的大氣參數、光學組件透過率等數據進行實時校正，確保測量結果準確可靠。內置25°視場角的電動調焦鏡頭，同時提供多種可選鏡頭以適應不同應用場景。
典型應用場景
該產品廣泛應用于汽車制造中的焊接質量檢測、電子行業的PCB故障分析、食品加工過程監控以及工業設備狀態監測等領域。在新能源汽車研發中，可用于動力電池熱失控實驗、IGBT模塊溫度分析等關鍵測試環節。其穩定的圖像流傳輸和靈活的觸發控制功能，使其成為自動化產線溫度監控的有效工具。
系統集成與擴展
設備配備USB和以太網雙接口，支持TCP/IP協議遠程控制，數字I/O接口可實現外部設備同步觸發。工作溫度范圍-15°C至+50°C，防護設計適應工業環境。可選配防護罩提升防塵防水性能，擴展鏡頭組包含微距、廣角等類型，滿足不同距離和視場角的檢測需求。
Flir A615在線式紅外熱像儀
對于使用PC軟件解決問題以及需要640×480像素分辨率的任何用戶而言，FLIR A615熱像儀所具備的特征和功能足以使之成為最理想的選擇。可兼容GigE Vision(TM)和GenICam(TM)是A615熱像儀的主要特征，當用戶使用 IMAQ Vision和Halcon軟件包時，此兼容特征可使A615熱像儀實現即插即用.
主要特征：
價格經濟
兼容GigE Vision
兼容GenICam
觸發/ 同步/GPIO
以50 Hz傳輸16位640×480像素的圖像、信號、線性溫度和全輻射紅外圖像
窗口模式：以 100 Hz傳輸640 × 240圖像或以200 Hz傳輸640 × 120圖像
與任何支持GenICam的軟件兼容，包括National Instruments IMAQ Vision和 Stemmers Common Vision Blox軟件
過TCP/IP協議來進行控制和設置
典型應用：
需測溫的高端紅外應用
爐渣檢測
食品加工
電子產品測試
電阻器測試
汽車制造
汽車工業的紅外自動化應用
汽車和商用交通工具、發動機制造以及為該行業提供服務的二級承包商：
釬焊和焊接
檢查層壓部件的質量，如汽車儀表盤
汽車座椅加熱系統
檢查全真皮座椅的質量
驗證車窗除霜
輪胎的摩擦控制
加熱，空調制冷功能
澆注塑料或金屬零件
電子設備的紅外自動化應用
電子設計、PCB和零部件制造、電子設備組裝：
對PCB進行測試、確認和驗證
電力電子設計
在組裝線上進行故障追蹤
技術參數
型號 A615
成像及光學數據：
視場角/最小焦距： 25° × 19° / 0.25 m
空間分辨率(IFOV) ： 0.68 mrad
圖像頻率： 50 Hz (采用窗口模式，可達100/200 Hz)
熱靈敏度/NETD ： < 0.05°C @ +30°C
調焦： 自動或電動(內置馬達)
探測器像元間距 ： 17μm
波長范圍 ： 7.5–14 μm
紅外圖像分辨率 ： 640 × 480
測量：
溫度范圍 ： –20°C~ +150°C; 0°C ~ +650°C ;+300~ +2000°C
精度 : ±2°C或讀數±2%
測量分析：
大氣傳輸校正: 自動，基于輸入的距離、大氣溫度和相對濕度
光學傳輸校正: 自動，基于內部傳感器
發射率校正: 變量0.01~1.0之間
反射表面溫度校正: 自動，基于輸入的反射溫度
外部光學組件/窗口校正 自動，基于輸入的光學組件/窗口透過率和溫度
測量校正 整體目標參數
USB：
USB 控件與圖像
USB, 標準 USB 2 HS
USB, 連接類型 USB Mini-B
USB, 通信 TCP/IP Socket，FLIR專有
USB, 紅外圖像流 以25 Hz傳輸16位640 × 480像素,線性信號、線性溫度、全輻射圖像
USB, 協議 TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp,SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP
以太網
以太網 控件與圖像
以太網，類型 千兆以太網
以太網，標準 IEEE 802.3
以太網，連接器類型 RJ-45
以太網，通信 TCP/IP Socket，FLIR專有；以及GenICam協議
以太網，紅外圖像流 以50Hz傳輸16位 640 x 480像素；以100Hz傳輸16位 640 x 240像素；以200Hz傳輸16位 640 x 120像素；線性信號、線性溫度、全輻射圖像；兼容GigE Vision和GenICam
以太網，協議 TCP, UDP, SNTP, RTSP, RTP, HTTP, ICMP, IGMP, ftp,SMTP, SMB (CIFS), DHCP, MDNS (Bonjour), uPnP
數字輸入和輸出
數字輸入，作用 圖像標簽(開始，停止，常規)，圖像流控制(開/關)，輸入外部設備(編程可讀)
數字輸入 2光隔離, 10-30 VDC
數字輸出，作用 輸出至外部設備(編程可設置)
數字輸出 2光隔離, 10-30 VDC, 最大100mA
數字I/O，隔離電壓 500 VRMS
數字I/O，工作電壓 12/24 VDC, 最大200 mA
數字I/O，連接器類型 6針螺絲端子
電源系統
外部電源 12/24 VDC, 24 W最大額定值
外部電源，連接器類型 2針螺絲端子
電壓 容許范圍10–30 VDC
環境數據
工作溫度范圍 –15°C ~ +50°C
存儲溫度范圍 –40°C ~ +70°C
濕度(工作及存儲) IEC 60068-2-30/24 h 95%；相對濕度+25°C ~ +40°C
數據通信接口
接口： USB-mini、USB-A、數字視頻輸出
USB： •USB-A: 連接外部USB設備 • USB Mini-B:將數據發送至PC并接收來自PC的數據
視頻輸出： 復合視頻
視頻,連接類型 兼容HDMI
電源系統
電池： 鋰離子電池，工作時間為2.5小時
充電系統： 在熱像儀中（交流適配器或12V車載充電器）/雙座充電器
電源管理： 自動關機和休眠模式
環境數據：
工作溫度范圍 –15°C ~ +50°C
存儲溫度范圍 –40°C ~ +70°C
濕度（工作及存儲） IEC 60068-2-30/24 h 95%，相對濕度+25°C ~ +40°C / 2循環
EMC EN 61000-6-2:2001 (抗干擾)；EN 61000-6-3:2001 (抗輻射)；FCC 47 CFR Part 15 Class B (抗輻射)
封裝 IP 40 (IEC 60529)
抗撞擊 25 g （IEC 60068-2-29）
抗震動 2 g （IEC 60068-2-6）
物理數據
重量 0.9 kg
尺寸（長x寬x高） 216× 73 × 75 mm
三腳架接口 UNC 1/4”-20 (三面)
|
